超声成像原理，分时扫查（time division），B模式和M型模式

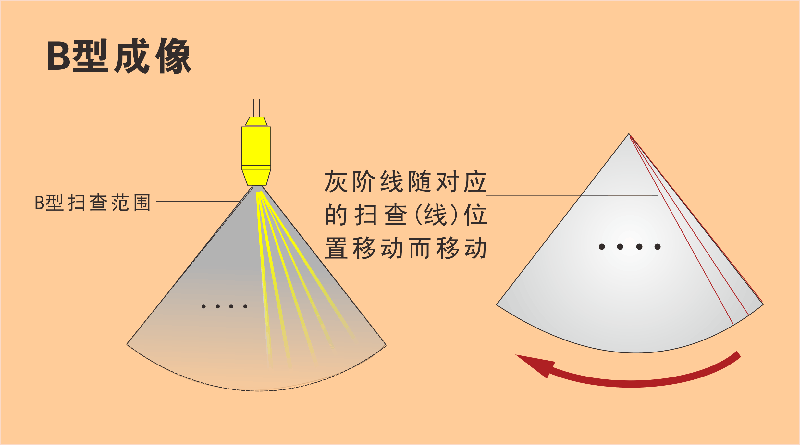

1、大部分电子扫查式超声诊断仪可以在B型和M型模式间切换。

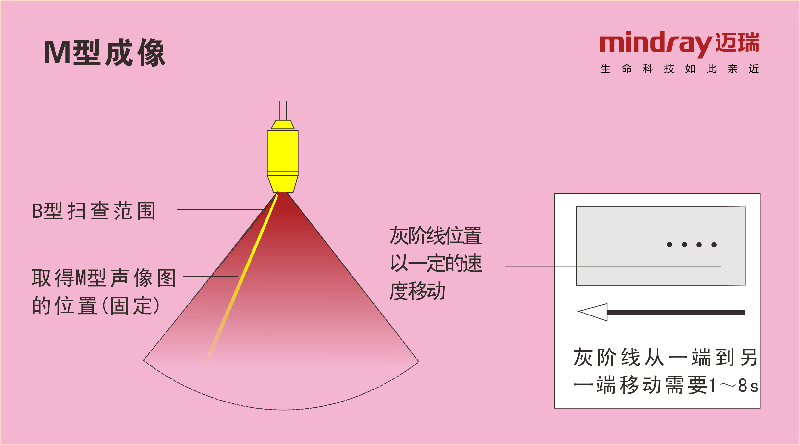

2、电子扫查式超声诊断仪中，观察B型断面图像的同时，在图像任一扫查位置上都能进行M型模式成像。

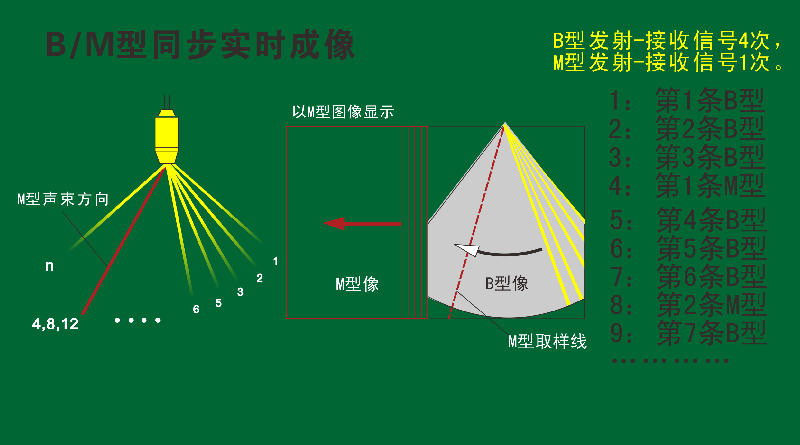

3、此类操作称为B/M同步实时显像，交替（分时）发射-接收B型信号和M型信号，恰好能使两种模式同时成像。

4、4次中有1次（每次约1ms）取得M型声像图，这样的组合几乎导致同时实时成像。因此在B型图像中确认位置，配合M型取样线，取得M型超声图像。

5、但是，这样的成像比单一的B型切面图像要额外需时25%，以至帧频数会减少25%。
